HarmonicDrive谐波减速机SHG系列 组合型深圳鸿泰兴自动化设备有限公司Harmonic Drive?是美国发明家马瑟基于崭新的构思和独树一帜的理论发明创造的。

马瑟是一位天才发明家，他跨越了所学的专业机械工程学领域，在物理、化学、生物等广泛领域里获得了多达1500多个专利。

迄今为止，深圳鸿泰兴自动化设备有限公司传达动力的齿轮装置为了达到“高速度、高精度”这一至上目标，其刚度不断得到提高。

对此，深圳鸿泰兴自动化设备有限公司马瑟的Harmonic Drive?理论则应用金属的挠性和弹性力学，使这结束了传统常识的动力传达方式跃然赢得举世瞩目。

        谐波减速机应用金属弹性力学的Harmonic Drive?仅由三个基本零部件（波发生器、柔轮和刚轮）构成（因形状不同，有的是由四种基本元件构成的，但传动原理不变）。深圳鸿泰兴自动化设备有限公司产生这一高精度传动的Harmonic Drive?独树一帜的机制原理可从其啮合中窥见一斑。

 HarmonicDrive谐波减速机波发生器

椭圆形凸轮外周嵌有薄壁滚珠轴承的部分。轴承内轮固定在凸轮上，外轮通过滚珠实现弹性变形。通常安装在输入轴上。

 HarmonicDrive谐波减速机柔轮

具有薄壁杯型的金属弹性体部件。开口部外周刻有齿轮。柔轮底部（杯状物的底部）称为膜片，通常安装在输出轴上。

 HarmonicDrive谐波减速机刚轮

刚体环状部件。内周刻有齿轮，比柔轮多两个轮齿。通常固定在外壳上。

HarmonicDrive谐波减速机的特点

1.谐波减速机减速比高

单级同轴可获得1/30～1/320的高减速比。结构、构造简单，却能实现高减速比装置。

2.谐波减速机齿隙小

Harmonic Drive?不同于与普通的齿轮啮合，齿隙极小，该特长对于控制器领域而言是不可或缺的要素。

3.谐波减速机精度高

多齿同时啮合，并且有两个180度对称的齿轮啮合，因此齿轮齿距误差和累积齿距误差对旋转精度的影响较为平均，使位置精度和旋转精度达到极高的水准。

4.谐波减速机零部件少、安装简便

三个基本零部件实现高减速比，而且它们都在同轴上，所以套件安装简便，造型简捷。

5.谐波减速机体积小、重量轻

与以往的齿轮装置相比，体积为1/3，重量为1/2，却能获得相同的转矩容量和减速比，实现小型轻量化。

6.谐波减速机转矩容量高

柔轮材料使用疲劳强度大的特殊钢。与普通的传动装置不同，同时啮合的齿数占总齿数的约30%，而且是面接触，因此使得每个齿轮所承受的压力变小，可获得很高的转矩容量。

7.谐波减速机效率高

轮齿啮合部位滑动甚小，减少了摩擦产生的动力损失，因此在获得高减速比的同时，得以维持高效率，并实现驱动马达的小型化。

8.谐波减速机噪音小

轮齿啮合周速低，传递运动力量平衡，因此运转安静，且振动极小。

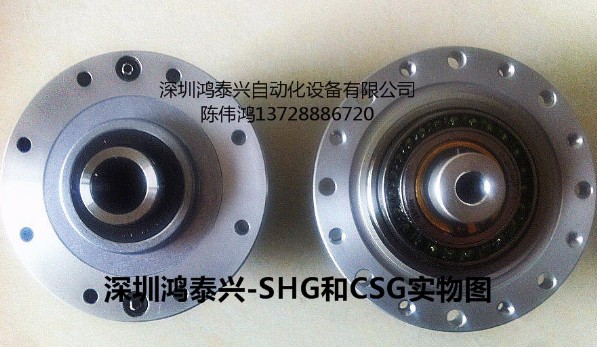

     谐波减速机SHG是一种高转矩用谐波驱动，是SHF系列的改良型。深圳鸿泰兴自动化设备有限公司以“负载容量提升、针对强度的可靠性提升、长寿命化”为研发理念，与SHF系列的同尺寸产品相比，实现了以下性能的提升。

谐波减速机额定转矩 : 提升30%

谐波减速机启动停止时最大转矩 : 提升30%

谐波减速机瞬间最大转矩 : 提升30%

谐波减速机棘爪扭矩 : 提升30%

谐波减速机额定使用寿命 : 提升42%(10000小时)

谐波减速机外形尺寸、刚性、角度传动精度、输入转动惯量等与SHF系列相同。
