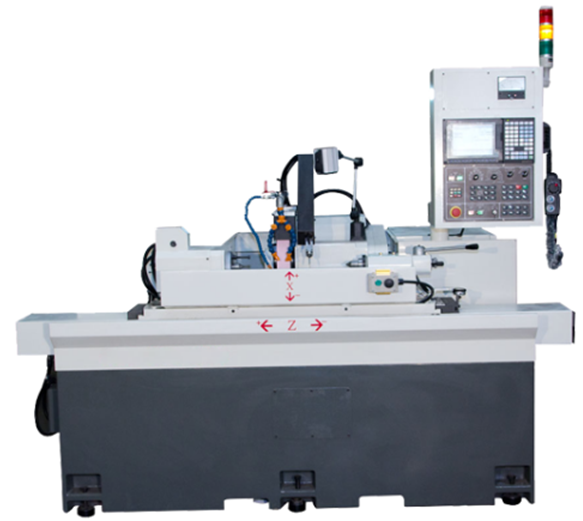

一、台湾冠昱CNC圆筒磨床-斜进式系列/ GA27-斜进式
液动压主轴
活心/定心两用主轴
手动/油压尾座
CNC控制系统
研磨循环
砂轮修整循环
（一）产品特性
高精度、坚固耐用、防水防尘、操作简便
液动压主轴
砂轮主轴采用高级合金钢材(SNCM220)机密加工而成，经多重热处理、研磨、抛光等加工，经久耐用。搭配独特动压轴成油膜支撑，具有优异的刚性及吸震能力。(端测装置为选购件)
活心/定心两用主轴台
主轴台结构简洁稳重，配置精密轴承支撑，大幅提升主轴刚性及回转精度。优异的防水性能，更能强化机器的耐用性。
手动/油压尾座
尾座滑筒采进油式润滑系统，强化防水防尘，确保尾座之高精度使用。
CNC控制系统
搭载先进的CNC控制器吉田表示操作接口，建有标准研磨循环的程序编辑，针对特殊形状研磨需求，也能随意自订修砂形状，具有易学易懂特性，使操作者可以快速上手。
（二）产品规格
MODLE | GP27-250CNC | GP27-450CNC | GP27-650CNC | ||
加工能力 | 最大研磨直径 | mm | 270 | ||
两顶心距离 | GP | 250 | 450 | 650 | |
主轴孔中心与滑板距离 | mm | 136 | |||
工件最大重量 | kgs | 120 | |||
砂轮头 | 砂轮尺寸 | mm | ψ405x32~50xψ152.4(opt.ψ455x50~80xψ152.4) | ||
砂轮主轴回转速度 | rpm | 1650(1890) | |||
最大周速 | m/sec | 35(45)m/sec | |||
砂轮台 | 进给角度 | deg | GP=90,GA=60 | ||
最大进给速度 | mm | 6m/min | |||
进给最小设定单位 | mm | 0.001 | |||
进给总行程 | mm | 250 | |||
主轴台 | 主轴台主轴转速 | rpm | 10~600 | ||
顶心 | MT | MT4 | |||
主轴贯穿孔径 | mm | 25 | |||
尾座 | 滑筒行程 | mm | 30 | ||
顶心 | MT | MT4 | |||
工作台 | 旋转角度 | deg | -8~+11 | -6~+9 | -4~+7 |
快速移动速度 | mm | 6m/min | |||
进给最小单位 | mm | 0.001 | |||
马达 | 砂轮主轴马达 | hp | 5(7.5) | ||
主轴台主轴马达 | kw | 1.0(1.5) | |||
砂轮主轴油压马达 | hp | 1/8 | |||
冷却液马达 | hp | 1/4 | |||
X轴进给伺服马达 | kw | 1.0(1.2) | |||
Z轴进给伺服马达 | kw | 1.5(1.8) | 1.5(1.8) | 1.5(1.8) | |
控制系统 |
| MITSUBISH(FANUC) | |||
净重(大约) | kgs | 2600 | 3000 | 3400 | |
毛重(大约) | kgs | 2800 | 3200 | 3600 | |
包装尺寸(长x宽x高) | mm | 2400x1900x2000 | 2800x1900x2000 | 3200x1900x2000 | |
+886-4-2524 9998
联系电话：159 1097 4236
标准配件 |
|
|
砂轮及法兰x1组 | 工件带动环x1组 | 标准水箱及泵浦 |
砂轮拆卸装置x1组 | 平衡台及平衡棒x1组 | 砂轮变频器 |
钻石修刀x1支 | MT4顶针x2支 | 间隙消除防撞装置 |
工具箱x1组 | 电气箱热交换器 | 工作石英灯 |
选购配件 |
|
|
X轴光学尺 | 油压三爪夹头 | 两点中心架 |
Z轴光学尺 | 油雾回收机 | 三点中心架 |
外径测量装置 | 磁铁过滤机 | 工件支撑架 |
砂轮自动平衡装置 | 纸带过滤机 | 砂轮悬臂吊架 |
油压尾座 | 电气箱冷气机 | 砂轮吊具 |
手动三爪夹头 |
|
|
二、CNC圆筒磨床-直进式系列/GP27 / GP35-直进式
液动压主轴
活心/定心两用主轴
手动/油压尾座
CNC控制系统
研磨循环
砂轮修整循环
（一）产品特性
高精度、坚固耐用、防水防尘、操作简便
液动压主轴
砂轮主轴采用高级合金钢材(SNCM220)机密加工而成，经多重热处理、研磨、抛光等加工，经久耐用。搭配独特动压轴成油膜支撑，具有优异的刚性及吸震能力。(端测装置为选购件)
活心/定心两用主轴台
主轴台结构简洁稳重，配置精密轴承支撑，大幅提升主轴刚性及回转精度。优异的防水性能，更能强化机器的耐用性。
手动/油压尾座
尾座滑筒采进油式润滑系统，强化防水防尘，确保尾座之高精度使用。
CNC控制系统
搭载先进的CNC控制器吉田表示操作接口，建有标准研磨循环的程序编辑，针对特殊形状研磨需求，也能随意自订修砂形状，具有易学易懂特性，使操作者可以快速上手。
（二）产品规格
MODLE | GP27 / 35-250CNC | GP27 / 35-450CNC | GP27 / 35-650CNC | ||
加工能力 | 最大研磨直径 | mm | 270/350 | ||
两顶心距离 | GP | 250 | 450 | 650 | |
主轴孔中心与滑板距离 | mm | 136/176 | |||
工件最大重量 | kgs | 120/150 | |||
砂轮头 | 砂轮尺寸 | mm | ψ405x32~50xψ152.4(opt.ψ455x50~80xψ152.4) | ||
砂轮主轴回转速度 | rpm | 1650(1890) | |||
最大周速 | m/sec | 35(45)m/sec | |||
砂轮台 | 进给角度 | deg | GP=90,GA=60 | ||
最大进给速度 | mm | 6m/min | |||
进给最小设定单位 | mm | 0.001 | |||
进给总行程 | mm | 250 | |||
主轴台 | 主轴台主轴转速 | rpm | 10~600 | ||
顶心 | MT | MT4 | |||
主轴贯穿孔径 | mm | 25 | |||
尾座 | 滑筒行程 | mm | 30 | ||
顶心 | MT | MT4 | |||
工作台 | 旋转角度 | deg | -8~+11 | -6~+9 | -4~+7 |
快速移动速度 | mm | 6m/min | |||
进给最小单位 | mm | 0.001 | |||
马达 | 砂轮主轴马达 | hp | 5(7.5) | ||
主轴台主轴马达 | kw | 1.0(1.5) | |||
砂轮主轴油压马达 | hp | 1/8 | |||
冷却液马达 | hp | 1/4 | |||
X轴进给伺服马达 | kw | 1.0(1.2) | |||
Z轴进给伺服马达 | kw | 1.5(1.8) | 1.5(1.8) | 1.5(1.8) | |
控制系统 |
| MITSUBISH(FANUC) | |||
净重(大约) | kgs | 2600 | 3000 | 3400 | |
毛重(大约) | kgs | 2800 | 3200 | 3600 | |
包装尺寸(长x宽x高) | mm | 2400x1900x2000 | 2800x1900x2000 | 3200x1900x2000 | |
标准配件 |
|
|
砂轮及法兰x1组 | 工件带动环x1组 | 标准水箱及泵浦 |
砂轮拆卸装置x1组 | 平衡台及平衡棒x1组 | 砂轮变频器 |
钻石修刀x1支 | MT4顶针x2支 | 间隙消除防撞装置 |
工具箱x1组 | 电气箱热交换器 | 工作石英灯 |
选购配件 |
|
|
X轴光学尺 | 油压三爪夹头 | 两点中心架 |
Z轴光学尺 | 油雾回收机 | 三点中心架 |
外径测量装置 | 磁铁过滤机 | 工件支撑架 |
砂轮自动平衡装置 | 纸带过滤机 | 砂轮悬臂吊架 |
油压尾座 | 电气箱冷气机 | 砂轮吊具 |
手动三爪夹头 |
|
|
