精密数控电火花超硬刀具加工机
AT100/200系列
主要优点 ： 工作台固定在床身上静止不动，各运动坐标轴在支座上独立运动，整机刚性好。
● X/Y/Z 各轴均采用高精度直线滚动导轨及滚珠丝杠作为运动元件，直流伺服驱动，运动平稳，精度高。
●精密可靠的 C— 轴，使分度加工易如反掌。
●精巧的 A 、 B 轴机构，很容易使刀盘倾斜一定的角度。
●独一无二的 D —轴装置可适用于各种类型的刀具加工。
●彩色显示画面具有准备、编辑、手动、自动、及诊断等多种功能模式，人机界面非常友好。
●实时多任务软件支持环境，使得加工与其它准备工作可并行进行。
●灵活实用的编程方式，既可使得经验丰富的老手得心应手，亦可使得毫无经验的新手一见就会，一见就熟。
● 小巧方便的手控盒，使操作者可近距离的操作机器，加工准备更容易。
技 术 规 格
| 项目 |
单位 |
AT100 |
AT200 |
| 整机外形尺寸（宽×深×高） |
mm |
1650 × 1500 × 1975 |
2050 × 2460 × 2480 |
| 机床重量（无加工液） |
kg |
1800 |
3500 |
| XYZ 轴分辨率 |
mm |
0.001 |
0.001 |
| C 轴分度精度 |
度 |
0.006 |
0.006 |
| A/B 轴最大偏摆角度 |
度 |
|
± 30/ ± 45 |
| D 轴转速 |
rpm |
1350/4500 |
4500 |
| 最大电极尺寸 |
mm |
Φ100 × 15( 厚) |
Φ100 × 15( 厚) |
| 最大电极重量 |
kg |
2 |
2 |
| 最大刀盘直径 |
mm |
400 |
500 |
| 最大刀盘重量 |
kg |
15 |
20 |
| 电源标准 |
|
380V±10%/50 或60HZ |
| 输入功率 |
|
10KVA |
| 最大加工电流 |
A |
50 |
| 最佳表面粗糙度(Ra) |
μm |
0.2 |
| 标准工艺参数 |
|
铜/ 石墨～钢/ 金刚石 |
| 显示 |
|
15 〞LCD 彩色液晶显示器 |
| 键盘 |
|
102 键数字字符通用键盘 |
| 可编程轴 |
|
XYZC 四轴( 四联动) |
| 尺寸单位 |
|
公制/ 英制 |
-
HGDX5040数控雕铣机
台湾原装手脉。
· 自动对刀仪。
· 自动润滑系统。
· 工业级液晶显示屏。
· SYNTEC/FAGOR系统。
· Ф3。175-Ф10刀具夹头。
· 2.2KW主轴电机
· 工件磁吸盘。
· 全防钣金罩
-
升降机、输送机无线遥控器
具有2只操作按键，外加1只停止按键；控制点数达4个； 适用于升降机、输送机、卷扬机、水泵、电动葫芦等工业设备的无线控制。
-

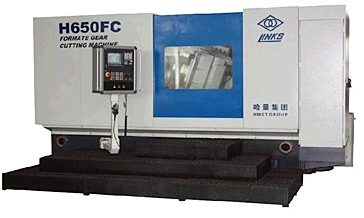

数控螺旋锥齿轮铣齿机H650FC
H650FC数控螺旋锥齿轮铣齿机采用成形法加工螺旋锥齿轮副的大轮，适合于汽车驱动桥螺旋锥齿轮的大批量加工。既可用传统刀盘进行湿切，也可采用安装刀条的新结构刀盘进行干切
-

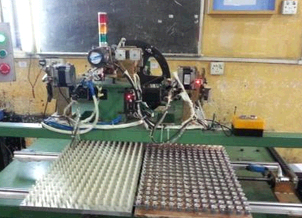

自动涂胶机
