当前位置： 158机床网 - 三坐标,量具,量仪 - 量仪 - 齿轮测量中心 - LH复合型齿轮测量中心
LH复合型齿轮测量中心
产地：宁波
品牌：宁波福莱德科技
编码：LH
生产企业：宁波经济开发区福莱德科技有限公司

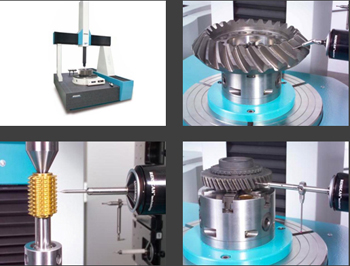

LH复合型齿轮测量中心这种桥式结构测量机可以按展成法测量齿轮零件和旋转体零件,同时可以测量箱体零件.为了高效率高精度测量齿轮,配备了转台,该仪器是四轴联动.测量齿轮外径在800mm以下的测量机的转台跟花岗岩工作平台嵌为一体,更大尺寸齿轮的测量转台.直接安装于花岗岩工作平台之上,并可以方便装卸。
产品详情

技术参数


LH54 /65/ 87 Gear
LH108/1010/1210 Gear
LH1512/1515/2015/Gear
工件直径
min/max
5 – 500|600|800
5 – 1000|1200
5 – 1500|2000
内齿轮直径
min.
>12
>12
>12
模数范围
min/max
0.5 (0.2) – 20
0.5 (0.2) – 25
1 – 32
齿宽

300|400|500
600|700|800
850|1100
螺旋角

< 90
< 90
< 90
温度范围

20°C +5K, -3K
20°C +5K, -3K
20°C +5K, -3K
行程
X-axis
500|650|800
1000|1200
1500|2000

Y-axis
600|750|1000
1200|1600
2000|4000

Z-axis
400|500|700
800|1000
1200|1500
ISO10360-2 精度
from
MPEe=1.5+L/350
MPEe=1.8+L/350
MPEe=2.6+L/350
3D 测量精度
from
MPEp=1.5
MPEp=1.8
MPEp=2.6

from
MPEthp=2.1
MPEthp=2.4
MPEthp=3.1

转载请标注来源158机床网
