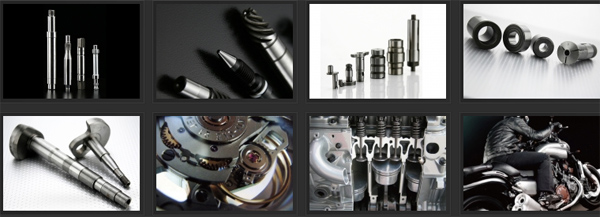

NC数控系列外圆磨床OGN-816具有研磨循环,独特静压润滑,流体静压轴承等特点.
|
规格 |
|
OGN-816 |
|
能力 |
工作台最大旋径 |
400 mm |
|
|
两顶心间最大距离 |
200 mm |
|
|
两顶心间最大承受重量 |
60 kg |
|
|
最大研磨直径 |
160 mm |
|
砂轮头 |
旋转最大角度 |
±30° |
|
|
手动距离 |
135 mm |
|
|
自动快速移动距离 |
25 mm |
|
|
滑座可补充移动量 |
95 (总计 255 mm) |
|
|
最小设定值 |
0.001 mm |
|
|
手轮每转 (每刻度) |
2 (0.005) mm |
|
|
NC 进给研磨量 |
0 ~ 99 mm |
|
砂轮 |
外径 x 宽 x 内径 |
305 x 38 x 127 |
|
|
转速 (变换皮带轮) |
2085 / 2495 |
|
工作主轴头 |
旋转角度 |
120° (+90° , -30°) |
|
|
顶针斜度 |
MT : 3 |
|
|
主轴转速 |
16 ~ 450 |
|
|
工作主轴负荷(含夹具) |
15 kg (最长长度Max length : 100 mm) |
|
尾座 |
顶针斜度 |
MT:3 |
|
|
尾座轴移动距离 |
20 mm |
|
工作台 |
旋转角度 |
-3°, +12° |
|
|
行走速度 |
50 ~ 4000 mm/min |
|
|
最小自动往复行程 |
8 mm |
|
|
手轮每转进给量 (两段式) |
20 mm (2mm) |
|
马达 |
砂轮轴 |
2.1 kw (4P) |
|
|
工作主轴 |
0.75 kw (4P) |
|
|
油压泵 |
0.75 kw (6P) |
|
|
砂轮轴润滑泵 |
0.18 kw (2P) |
|
|
研削液泵 |
0.18 kw (2P) |
|
|
内研主轴 |
0.375 kw (2P) |
|
容器容量 |
砂轮轴润滑油箱 |
12 L |
|
|
油压桶 |
65 L |
|
|
水箱 |
100 L |
|
机器重量 |
公斤 |
2000 kg |
金格保有变更规格、设计之权利，不再另行通知
标准附件
1. 砂轮及法兰 x1 组
2. 砂轮修整座(工作台固定式) x1 组
3. 工具 x1 组
4. 顶针 x2 支
5. 冷却附件 x1 组
6. 油压泵及油箱 x1 组
7. 工作灯 x1 组
特殊附件
1. 内径研磨装置 (含三爪夹头及一支选定rpm之主轴)
2. 内外径通用修整座 (上掀式)
3. 尾座修整座 (固定式)
4. 内外径通用修整座 (侧掀式)
5. 角度修整座
6. 半径修整座
7. 凸轮式带动环
8. 二端支持座
9. 二点式支持座
10. 三点式中心架
11. 三爪夹头 (含面板)
12. 四爪夹头 (含面板)
13. 电磁除屑机
14. 磁铁+纸带过滤机
15. 砂轮罩上方油压修整装置 (手动型，无自动补正功能)
16. 砂轮罩上方油压修整装置 (自动上修整与补正机构)
17. 平衡台及棒
