台湾国合多主轴卧式加工中心系列之二(多主轴)
产地:台湾
品牌:
编码:
生产企业:国合科技股有限公司
HM3X 系列卧式综合加工机搭配2主轴或4主轴,并且机台在运转时可以同步上/下料,以提高操作效率

台湾国合多主轴卧式加工中心系列之二(多主轴)

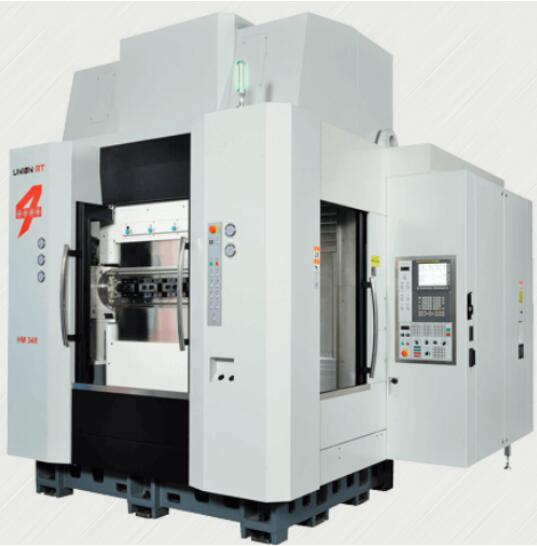

一、台湾国合多主轴加工中心-HM3X系列

加工能力

多主轴

应用产业

汽机车零件产业

自行车零件产业

设备零件产业

HM3X 系列卧式综合加工机搭配2主轴或4主轴,并且机台在运转时可以同步上/下料,以提高操作效率。

Box-in-Box 箱型框架、高刚性、热传对称结构设计

高精度 NSK 滚柱线轨

刚性攻牙: 8,000 rpm

X, Y  Z切削进给: 20 m/min (788 ipm)


(一)产品特性

高产能

多主轴搭配四面翻转工作台大幅提升产能。

可靠性与准确性

Z轴精密导螺杆置中,Y轴双伺服进给系统及气液压平衡系统,提供稳定精密定位,以得较佳刚性及寿命。

更高效率的上下率

当外防护门开启时,可于工作台第四面进行工作之装卸,另三面可同时继续加工,部分工件透过工序之安排有可能完全消除因装卸工件而停机之时间,大幅提高产能。

(二)产品规格

ITEM HM 32X SA HM 32X HM 34X

工作范围

X 460 mm 460 mm 235 mm

Y  (换刀位置) 500 mm (750 mm) 500 mm (750 mm) 500 mm (750 mm)

Z 375 mm (Z1, Z2) 375 mm 375 mm

主轴间距 450 mm 450 mm 450 mm

工作台

翻转工作台 180 x 180 x 1000 mm 180 x 180 x 1000 mm 180 x 180 x 1000 mm

最大负荷 Max. 250 kg Max. 250 kg Max. 250 kg

主轴规格

主轴型式 HSK A40/ BBT30 HSK A40/ BBT30 HSK A40/ BBT30

主轴最大转速 12,000 rpm 12,000 rpm 12,000 rpm

主轴最大功率 ø50 mm ø50 mm ø50 mm

马力 (S3 15%) 11 Kw/ 1500 rpm 11 Kw/ 1500 rpm 11 Kw/ 1500 rpm

扭力 (S3 15%) 70 Nm 70 Nm 70 Nm

三轴传动

快速位移 X/ Y/ Z 48/ 48/ 48 m/ min 48/ 48/ 48 m/ min 48/ 48/ 48 m/ min

加速度 X/ Y/ Z 9.8/ 9.8/ 9.8 m/s² 9.8/ 9.8/ 9.8 m/s² 9.8/ 9.8/ 9.8 m/s²

最大轴向推力 X/ Y/ Z 15,000/ 29,000/ 10,900 N 15,000/ 29,000/ 10,900 N 15,000/ 29,000/ 10,900 N

ISO 国际标准

定位精度 0.01 mm 0.01 mm 0.01 mm

重复精度 0.005 mm 0.005 mm 0.005 mm

自动换刀装置

换刀系统 Pick-Up Pick-Up Pick-Up

刀仓容量 2 x 36 (2 x 48/ 2 x 60) 2 x 36 (2 x 48/ 2 x 60) 4 x 18 (4 x 24/ 4 x 30)

最大刀具直径  ø70 mm/ 125 mm ø70 mm/ 125 mm ø70 mm/ 125 mm

最大刀具长度 275 mm 275 mm 275 mm

最大刀具重量 3 kg 3 kg 3 kg

换刀时间 (C-C) 2.8 sec. 2.8 sec. 2.8 sec.

尺寸与重量

机台净重 11,300 kg 11,200 kg 11,500 kg

机台外型尺寸 3.1 m x 3.3 m x 3.4 m 3.1 m x 3.3 m x 3.4 m 3.1 m x 3.3 m x 3.4 m

控制器

发那科 0i MF 0i MF 31 i

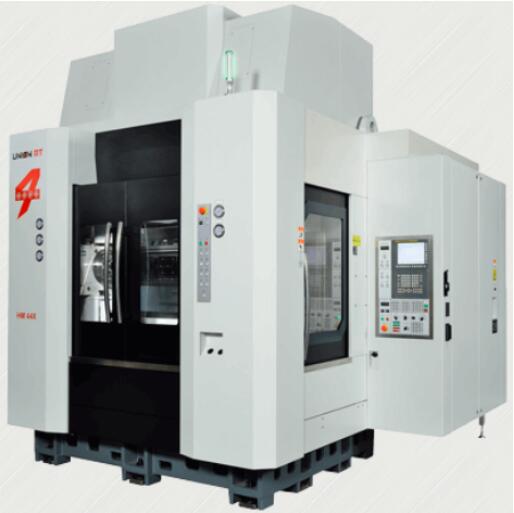

二、台湾国合多主轴加工中心-HM4X系列

加工能力

多主轴

应用产业

汽机车零件产业

自行车零件产业

设备零件产业

HM4X 系列卧式综合加工机搭配2主轴或4主轴,并且机台在运转时可以同步上/下料,以提高操作效率。

Box-in-Box 箱型框架、高刚性、热传对称结构设计

直结传动式主轴

刚性攻牙: 8,000 rpm

X, Y  Z切削进给: 20 m/min (788 ipm)


(一)产品特性

高产能

多主轴搭配四面翻转工作台大幅提升产能。

可靠性与准确性

Z轴精密导螺杆置中,Y轴双伺服进给系统及气液压平衡系统,提供稳定精密定位,以得较佳刚性及寿命。

更高效率的上下率

当外防护门开启时,可于工作台第四面进行工作之装卸,另三面可同时继续加工,部分工件透过工序之安排有可能完全消除因装卸工件而停机之时间,大幅提高产能。

(二)产品规格

ITEM HM 42X SA HM 42X HM 44X

工作范围

X 460 mm 460 mm 235 mm

Y  (换刀位置) 500 mm (750 mm) 500 mm (750 mm) 500 mm (750 mm)

Z 375 mm (Z1, Z2) 375 mm 375 mm

主轴间距 450 mm 450 mm 450 mm

工作台

翻转工作台 180 x 180 x 1000 mm 180 x 180 x 1000 mm 180 x 180 x 1000 mm

最大负荷 Max. 250 kg Max. 250 kg Max. 250 kg

主轴规格

主轴型式 HSK A63/ BBT40 HSK A63/ BBT40 HSK A40/ BBT40

主轴最大转速 12,000 rpm 12,000 rpm 12,000 rpm

主轴最大功率 ø60 mm ø60 mm ø60 mm

马力  (S3 15%) 11 Kw/ 1500 rpm 11 Kw/ 1500 rpm 11 Kw/ 1500 rpm

扭力  (S3 15%) 70 Nm 70 Nm 70 Nm

三轴传动

快速位移 X/ Y/ Z 48/ 48/ 48 m/ min 48/ 48/ 48 m/ min 48/ 48/ 48 m/ min

加速度 X/ Y/ Z 9.8/ 9.8/ 9.8 m/s² 9.8/ 9.8/ 9.8 m/s² 9.8/ 9.8/ 9.8 m/s²

最大轴向推力 X/ Y/ Z 15,000/ 29,000/ 10,900 N 15,000/ 29,000/ 10,900 N 15,000/ 29,000/ 10,900 N

ISO 国际标准

定位精度 0.01 mm 0.01 mm 0.01 mm

重复精度 0.005 mm 0.005 mm 0.005 mm

自动换刀装置

换刀系统 Pick-Up Pick-Up Pick-Up

刀仓容量 2 x 32 (2 x 44/ 2 x 60) 2 x 32 (2 x 44/ 2 x 60) 4 x 16 (4 x 22/ 4 x 30)

最大刀具直径  ø80 mm/ 125 mm ø80 mm/ 125 mm ø80 mm/ 125 mm

最大刀具长度 275 mm 275 mm 275 mm

最大刀具重量 6 kg 6 kg 6 kg

换刀时间 (C-C) 3.5 sec. 3.5 sec. 3.5 sec.

尺寸与重量

机台净重 12,700 kg 12,500 kg 13,000 kg

机台外型尺寸 3.1 m x 3.3 m x 3.4 m 3.1 m x 3.3 m x 3.4 m 3.1 m x 3.3 m x 3.4 m

控制器

发那科 0i MF 0i MF 31 i
